La incómoda verdad detrás del revuelo en torno al rendimiento de los semiconductores 2D
Una distorsión técnica en las pruebas de laboratorio infla artificialmente hasta seis veces el rendimiento de los nuevos semiconductores 2D. Este hallazgo evidencia que los prototipos actuales son inviables para el mercado real
La carrera por la soberanía industrial en España, con los semiconductores como eje estratégico de los fondos europeos, se ha topado con un inesperado y gélido baño de realidad. Los materiales 2D, señalados como los herederos naturales del silicio para fabricar procesadores infinitamente más potentes, podrían no ser tan revolucionarios como prometían los datos de laboratorio. Un error de medición sistemático ha estado inflando artificialmente el rendimiento de estos componentes, lo que obliga a recalibrar las expectativas de una industria que moviliza miles de millones de euros en proyectos como el PERTE Chip. La ciencia avanza a menudo corrigiendo sus propios errores, un proceso de revisión constante similar a cuando se detecta que algo muy raro está pasando en el universo y obliga a replantear modelos teóricos.
Según revela una investigación publicada en la prestigiosa revista científica ACS Nano, un equipo de ingenieros de la Universidad de Duke ha identificado un fenómeno denominado "contact gating". El estudio, liderado por el profesor Aaron Franklin, demuestra que los métodos de prueba estándar utilizados a nivel global exageran significativamente la capacidad de los transistores fabricados con materiales bidimensionales.

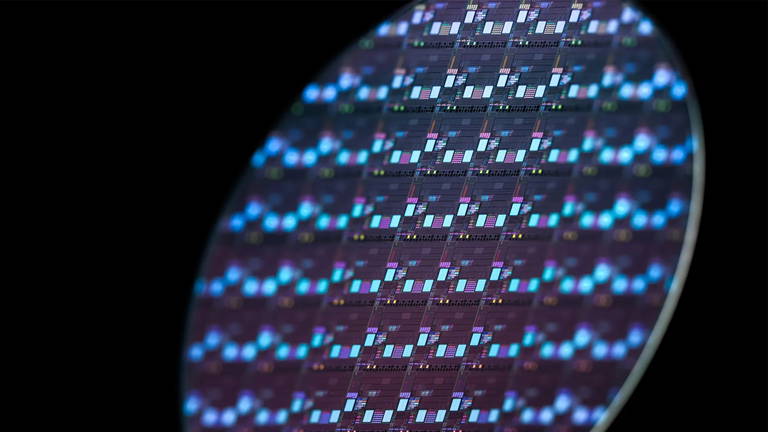

Los semiconductores son una pieza central en la industria tecnológica
El problema reside en el uso de transistores de "puerta trasera", donde el campo eléctrico no solo controla el flujo de corriente, sino que altera el material bajo los contactos metálicos, reduciendo la resistencia de forma ficticia. Estos comportamientos inesperados de la materia recuerdan a teorías audaces, como la de un físico que asegura que vivimos en una simulación, cuestionando las leyes que creemos inmutables.
Las cifras de esta distorsión son alarmantes para el sector tecnológico. Los dispositivos analizados mostraron resultados hasta seis veces superiores a los que se obtendrían en condiciones reales de uso. En componentes de dimensiones reducidas, el rendimiento del estado encendido llegó a inflarse un 500%, mientras que la longitud de transferencia se redujo un 70%. Esta arquitectura de laboratorio presenta limitaciones físicas insalvables, como fugas eléctricas y una lentitud de conmutación que imposibilita su salto a la producción comercial de microchips.
Para certificar este hallazgo, los investigadores emplearon disulfuro de molibdeno, un semiconductor de apenas dos átomos de espesor. Mediante un transistor de "puerta dual simétrica", el equipo logró comparar el rendimiento real frente al inflado sin modificar la estructura del material. Franklin subraya que este factor crítico ha estado distorsionando el panorama de los transistores de efecto de campo (FET) en dos dimensiones, creando un espejismo tecnológico que ahora amenaza con retrasar la hoja de ruta de la industria. La manipulación de elementos a esta escala es tan compleja como el reciente hito donde consiguen transmutar plomo en oro tras un accidente de laboratorio.
A partir de este hallazgo, la comunidad científica debe establecer nuevas reglas de diseño que eliminen estos sesgos para que la integración de materiales 2D en los procesadores de próxima generación sea viable. El objetivo inmediato es reducir las longitudes de contacto hasta los 15 nanómetros y validar metales alternativos que mantengan la eficiencia en arquitecturas reales. España, que aspira a liderar el ecosistema de microelectrónica en el sur de Europa, depende ahora de que estos ajustes de protocolo cristalicen en avances tangibles y no en simples promesas de laboratorio. Solo así se evitará que la gran apuesta por la independencia tecnológica europea se asiente sobre un cimiento de cristal.
